水泵控制柜的相關知識點

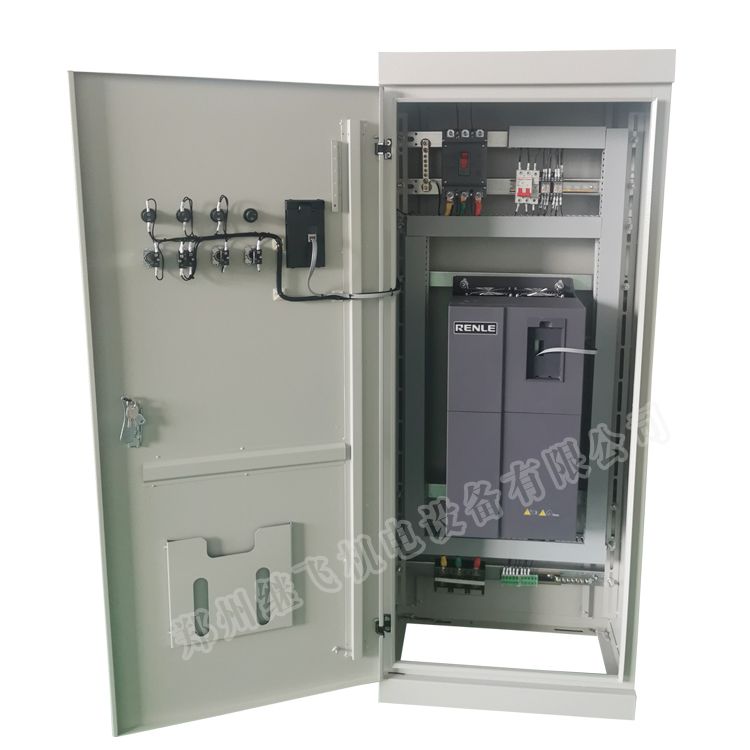

水泵變頻控制柜

一、消防水泵控制柜應設置在消防泵房或專用消防泵控制室內，并應滿足以下要求：

1.消防水泵控制柜平時應使消防水泵處于自動啟泵狀態；

2.當自動水滅火系統為開放式系統，難以設置自動啟動時，消防泵可設置在手動啟動狀態，確保24小時值班。

二、消防控制室或值班室應具備以下控制和顯示功能：

1.消防控制柜或控制盤應設置手動直接啟動泵按鈕，連接專用線路；

2.消防控制柜或控制盤應顯示消防泵和穩壓泵的運行狀態；

3.消防控制柜或控制盤應顯示高水位、低水位報警信號和消防的高水位、低水位報警信號和正常水位。

4.專用消防泵控制室設置消防泵控制柜時，保護等級不得低于IP30；與消防泵設置在同一空間時，保護等級不得低于IP55。

三、消防水泵控制柜應采取措施防止被淹。自動防潮除濕裝置應設置在消防泵控制柜內。

四、消防水泵控制柜應設置機械應急啟泵功能，并應保證在控制柜內的控制線路發生故障時由有管理權限的人員在緊急時啟動消防水泵。應急啟動時，確保消防泵在報警5.0min內正常工作。

五、控制柜的安裝應滿足以下要求：

1.控制柜底座水平誤差不大于±2mm，并采取防腐處理和防水措施；

2.控制柜及基座應用不小于12mm的螺栓固定，每個柜不少于4個螺栓；

3.控制柜上下進出口時，控制柜的防護等級不得損壞。

六、控制柜的調試和測試應滿足以下要求：

1.空載調試控制柜的控制功能，并對各控制程序進行測試驗證；

2.空載調試合格后，應增加負載調試控制柜的控制功能，并對各負載電流狀況進行試驗、檢測和驗證；

3.應檢查顯示功能，并對電壓、電流、故障、聲光報警等功能進行測試和驗證；

4.自動巡檢功能應進行調試，各泵的巡檢動作、時間、周期、頻率和速度應進行測試和驗證；

5.測試消防泵的各種強制泵啟動功能。

變頻水泵控制柜結構特點

風機水泵變頻控制柜

變頻水泵控制柜系統通過變頻器系統內置的PID調節器計算測量的管道壓力，調節輸出頻率，實現管網恒壓供水。變頻器頻率超限信號可及時通知PLC切換變頻泵。泵的開關將與出口閥連接，以防止水錘現象。

變頻水泵控制柜的工作原理如下：

各種水池(箱)直接從市政管網進水。例如：各建筑地面蓄水池、地面鍋爐冷水、地面空調系統冷卻水循環池、地面熱水循環池、消防噴淋專用地面蓄水池。智能變頻恒壓供水節能控制柜、變頻供水節能控制柜假設整個系統由四臺泵、一臺變頻器、PLC和PID、壓力變送器和若干輔助部件組成。各部分的功能如下：安裝在供水管道上的壓力變送器將管網壓力轉換為1-5伏的電信號；變頻調速器用于調節泵速度和流量；PLC用于邏輯切換。

變頻水泵控制柜的特點：

自動控制電磁閥（或電動閥）的啟閉，控制水箱（水箱）的進水，使水池（水箱）自動保持一定量的水供用戶使用。
