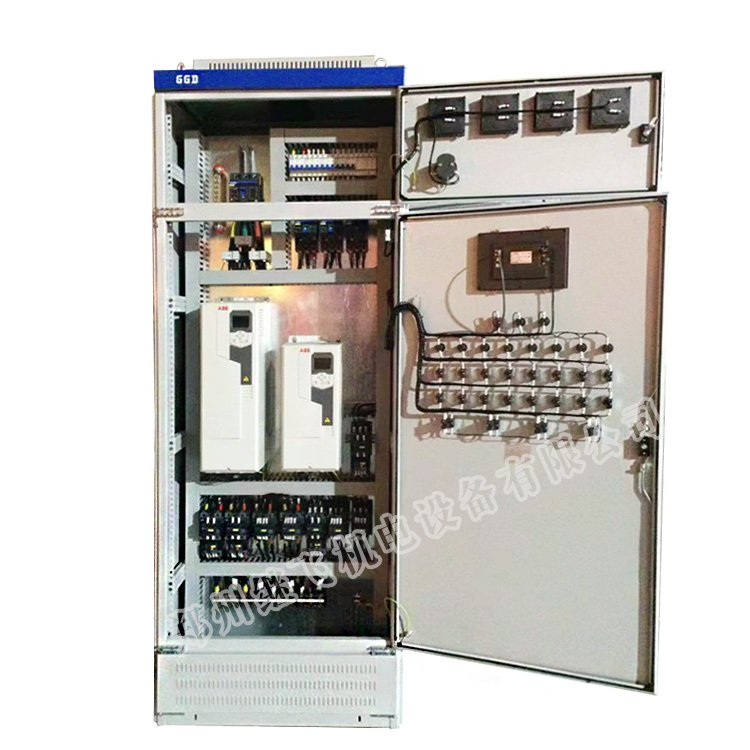

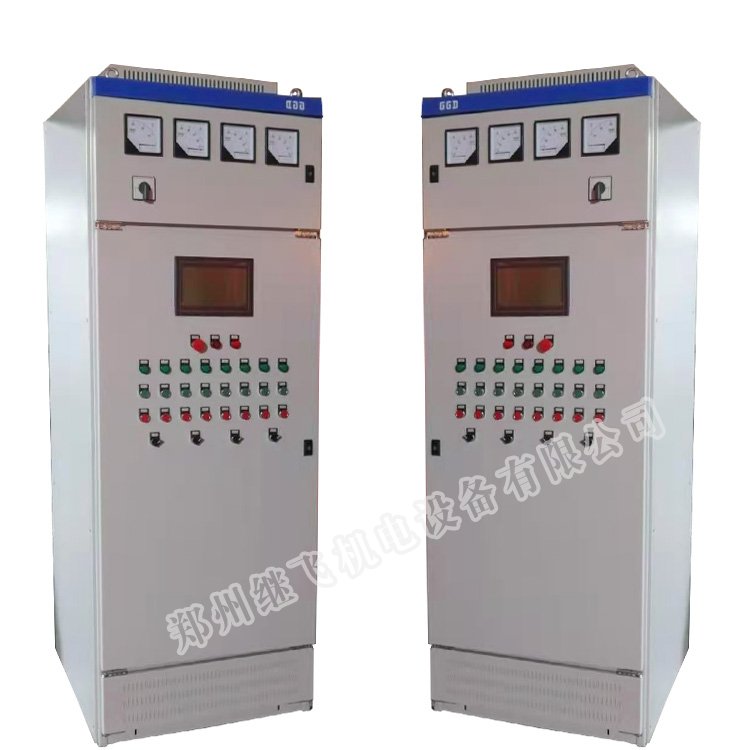

中央空調節能改造控制柜
一、方案概述
在中央空調系統中，冷凍水泵和冷卻水泵的容量是根據建筑物最大設計熱負荷選定的，且留有一定的設計余量。在沒有使用調速的系統中，水泵一年四季在工頻狀態下全速運行，只好采用節流或回流的方式來調節流量，產生大量的節流或回流損失，且對水泵電機而言，由于它是在工頻下全速運行，因此造成了能量的大大浪費。
由于四季的變化，陰晴雨雪及白天與黑夜時，外界溫度不同，使得中央空調的熱負荷在絕大部分時間里遠比設計負荷低。也就是說，中央空調實際大部分時間運行在低負荷狀態下。據統計，67%的工程設計熱負荷值為94-165W/m2，而實際上83%的工程熱負荷只有58-93 W/m2，滿負荷運行時間每年不超過10-20小時。
實踐證明，在中央空調的循環系統(冷卻泵和冷凍泵)中接入變頻系統，利用變頻技術改變電機轉速來調節流量和壓力的變化用來取代閥門控制流量，能取得明顯的節能效果。
在中央空調系統中，冷凍水泵和冷卻水泵的容量是根據建筑物最大設計熱負荷選定的，且留有一定的設計余量。在沒有使用調速的系統中，水泵一年四季在工頻狀態下全速運行，只好采用節流或回流的方式來調節流量，產生大量的節流或回流損失，且對水泵電機而言，由于它是在工頻下全速運行，因此造成了能量的大大浪費。
由于四季的變化，陰晴雨雪及白天與黑夜時，外界溫度不同，使得中央空調的熱負荷在絕大部分時間里遠比設計負荷低。也就是說，中央空調實際大部分時間運行在低負荷狀態下。據統計，67%的工程設計熱負荷值為94-165W/m2，而實際上83%的工程熱負荷只有58-93 W/m2，滿負荷運行時間每年不超過10-20小時。
實踐證明，在中央空調的循環系統(冷卻泵和冷凍泵)中接入變頻系統，利用變頻技術改變電機轉速來調節流量和壓力的變化用來取代閥門控制流量，能取得明顯的節能效果。
二、改造目標
在中央空調系統中，冷凍水泵和冷卻水泵的容量是根據建筑物最大設計熱負荷選定的，且留有一定的設計余量。在沒有使用調速的系統中，水泵只能在工頻狀態下全速運行，只好采用節流或回流的方式來調節流量，產生大量的節流或回流損失，人工操作繁瑣，并且由于它是在工頻下全速運行，因此造成了能量的大大浪費。本次建設通過在中央空調的循環系統(冷卻泵和冷凍泵)中接入溫度壓力傳感器，實時采集溫度，壓力數據，利用自動化變頻技術改變電機轉速來代替節流，回流的方式，從而節省大量能源。
在中央空調系統中，冷凍水泵和冷卻水泵的容量是根據建筑物最大設計熱負荷選定的，且留有一定的設計余量。在沒有使用調速的系統中，水泵只能在工頻狀態下全速運行，只好采用節流或回流的方式來調節流量，產生大量的節流或回流損失，人工操作繁瑣，并且由于它是在工頻下全速運行，因此造成了能量的大大浪費。本次建設通過在中央空調的循環系統(冷卻泵和冷凍泵)中接入溫度壓力傳感器，實時采集溫度，壓力數據，利用自動化變頻技術改變電機轉速來代替節流，回流的方式，從而節省大量能源。
