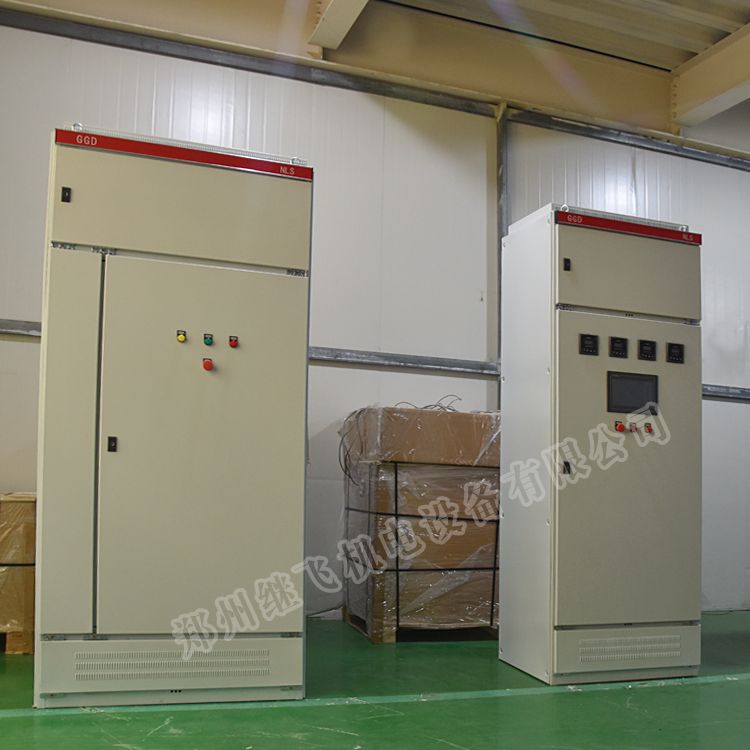

鄭州水泵變頻控制柜
變頻水泵的意思：使用變頻器控制普通水泵電機，或者水泵電機是變頻電機。但無論是哪種電機，必須要加裝變頻器控制系統，才可以達到省電目的。
根據用戶要求，先設定給水壓力，然后通電運行，壓力傳感器監測管網壓力，并變?yōu)殡娦盘?hào)反饋至變頻器，經過對反饋值和設定值的分析處理，由變頻器來控制水泵的運行，終達到反饋值和設定值的一致。當用水量增加時，系統壓力降低，反饋值小于設定值，變頻器輸出電壓和頻率升高，水泵轉速升高，出水量增加；當用水量減小時，水泵轉速降低，減少出水量，使管網壓力維持設定壓力值。在多臺水泵并聯運行時，自動完成水泵的加減，實現水泵的自動恒壓供水。
變頻水泵是用普通電機，變頻水泵不用時電機是低速運行，也可以增加氣壓罐，副泵，讓主泵電機不轉動。
以水泵為例
額定參數：揚程H=60m，流量Q=50m3/h，功率N=15KW，電機轉速n=1450r/min
實際需要的參數往往要小于額定參數，假如實際需要壓力為H1=45米，那么實際消耗功率計算如下：
實際轉速：n1= √H1/H ×n=1256轉/分
實際電機功率：P1=（n1/n）3×P=9.7KW
如電機不采用變頻控制，電機將以額定功率進行運轉，其消耗功率為15KW；
如電機采用變頻控制時，電機功率僅為9.7KW。
其節能為：（15-9.7）/15=35%
由此分析可知，水泵采用變頻調速控制，節能效果越明顯，而且根據實際需要任意設定供水壓力。

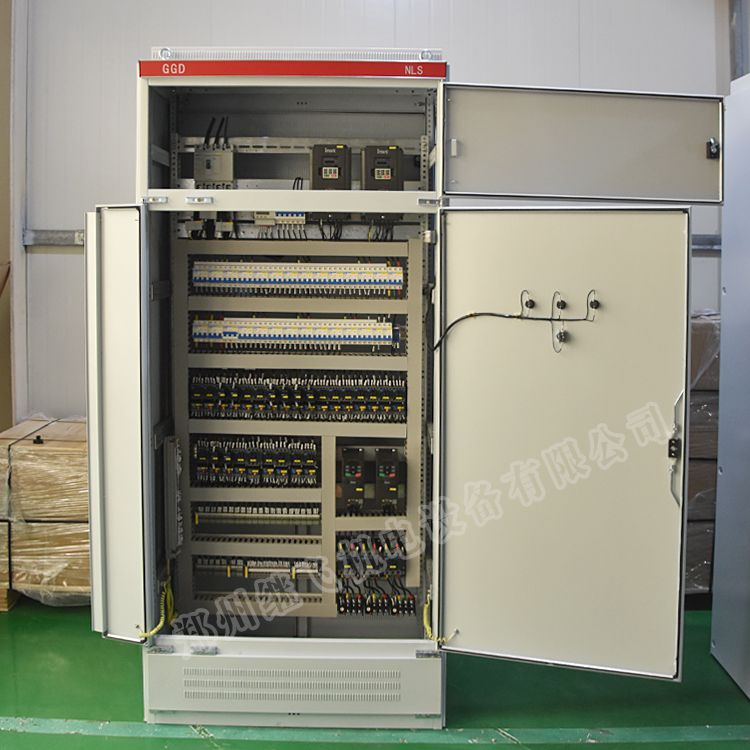

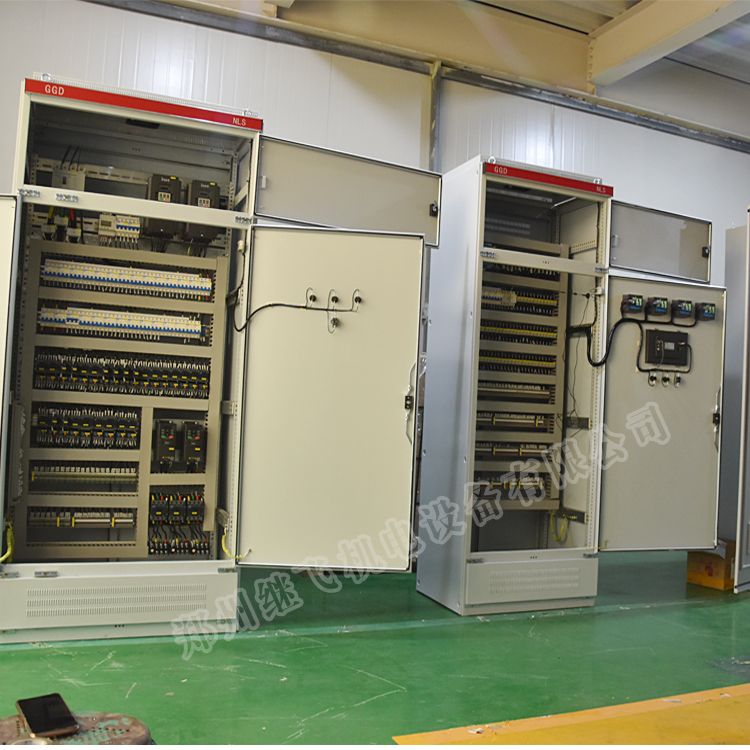

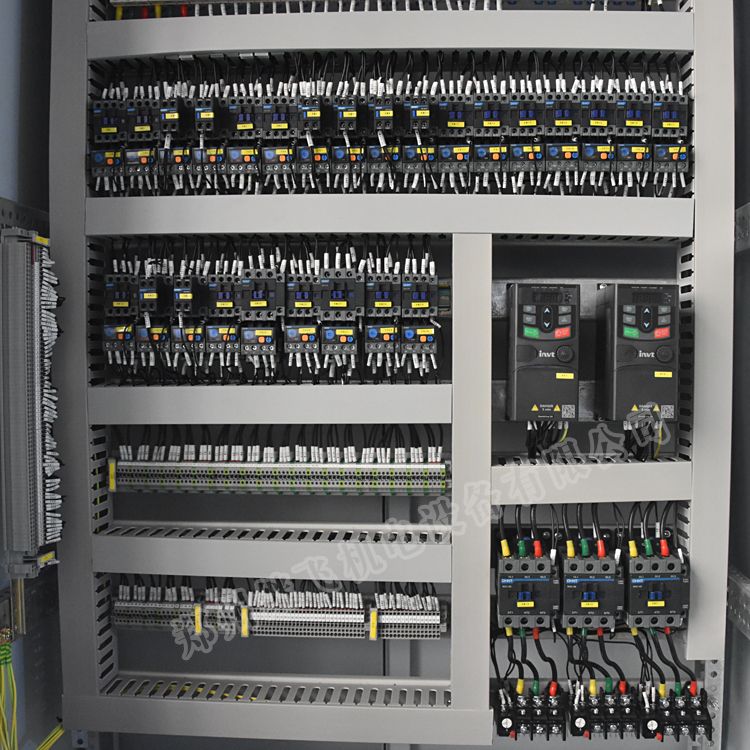

鄭州水泵變頻控制柜的結構及原理
鄭州水泵變頻控制柜系統通過測到的管道壓力，經變頻器系統內置的PID調節器運算，調節輸出頻率，然后實現管網的恒壓供水。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可適時通知PLC的進行變頻泵切換。為防止水錘現象的產生，泵的開關將聯動其出口閥門。水錘是在突然停電或者在閥門關閉太快時,由于壓力水流的慣性,產生水流沖擊波,就象錘子敲打一樣,所以叫水錘。水流沖擊波來回產生的力，有時會很大，從而破壞閥門和水泵。
水錘現象解決辦法：①采用變頻控制，適當?shù)目刂平邓贂r(shí)間，應當是控制電機停車時間，也就是讓電機軟停車?、谒贸隹诩友b緩閉止回閥。
鄭州繼飛機電設備有限公司成立于2017年，是一家集世界眾多工控產品銷售和工業電氣自動化項目的設計、安裝、調試、售后及工廠自動化生產線的維護、保養、變頻節能改造為一體的高新技術企業。
主要服務于樓宇、紡織、鋼鐵、礦山、電力、印刷、包裝、暖通、煤炭、水處理、耐火材料廠、面料廠、食品廠等。我公司多年來在工業除塵自動化、機械配套、食品自動化配料、耐火自動化配料、市政污水處理、物料運輸?shù)阮I(lǐng)域得到了顯著的業績。
鄭州繼飛機電設備有限公司是主要承接各種低壓配電柜,PLC控制柜,水泵變頻控制柜,工業低壓電氣成套、電氣自動化工程控制系統的設計、方案、編程、調試、及咨詢服務的自動化生產廠家。
