低壓控制柜正確接線安裝步驟，一看就會！

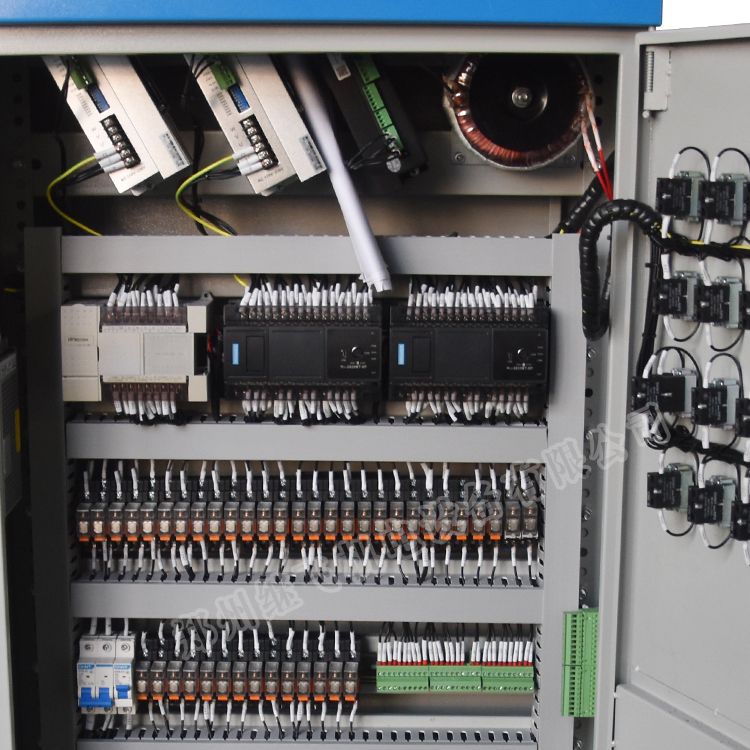

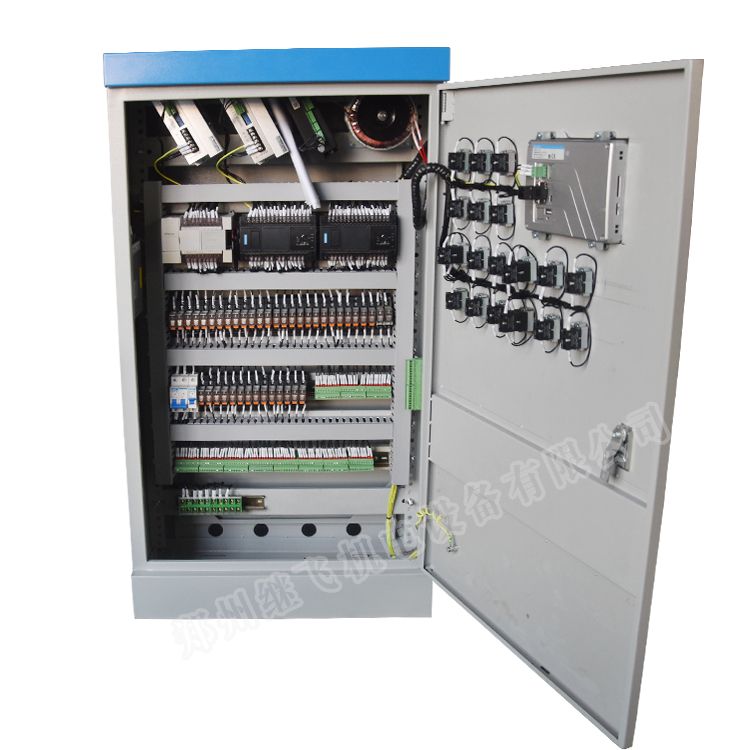

低壓控制柜內部的主要組件是就是接線端子，控制柜內部要是沒有端子接線和布線就很雜亂很難控制的，在控制柜里的作用很是重要的，所以控制柜是很需要數量是非常大的，接線端子的安裝直接影響著工程系統的安全可靠性，所以一個規范的接線安裝就顯得尤為重要。

一、按照原理圖來了，不在同一位置的的要上端子，千萬不要一個端子接3根線。查錯就不是那么查了，只能按照原理圖來一個個對。

1、導線橫剖面的選用市電（交流220）電壓回路的線用1.5平方毫米的；電流回路用2.5平方毫米的。蓄干電池普通用1.5平方毫米就可以。

2、接線時分，要查緝好導線兩端的信號是否對應，免得導致何必要的不對。

3、主要的是看的懂原理圖及接線圖。 　　

二、若是生手要先審圖，整理一條思路，而且還可以查緝一下圖紙有沒有問題，不懂的地方可以先弄了然，這么有利于做線。而后才起始接線。囫圇接線的過程都需要心細，當然，假如你是老手的話，就無須說如此多了。

施工成員應認真閱讀并諳熟二次線符號，要將二次接線圖與原理圖施行核對，確保接線圖不錯無誤?！　?/span>

對二次接線施工的要求：按圖施工，接線不錯；導線與電氣元件采用螺栓連署、插接、燒焊或壓接等，均應牢固靠得住，接線優良；配線齊楚清楚、美觀；導線絕緣優良，無缺傷；柜內導線不應有接頭；回路編號不錯，筆跡清楚。

電纜芯線剖面的取舍還應合乎下列要求： 　　

（1）電流回路：應使電流互感器的辦公正確等級，此時，如無靠得住依據，可按斷路器的電流容積確認最大短路電流。 　

（2）電壓回路：當所有保障裝置和安全半自動裝置動作時（考量到進展，電壓互感器的載荷最大時），電壓互感器至保障和半自動裝置屏的電纜壓降不應超過額定電壓的3百分之百?！　?/span>

（3）操作回路：在最大載荷下，操作母線至設施的電壓降，不應超過10百分之百額定電壓?！　?/span>

三、電流互感器二次繞組不準許開路。電壓互感器二次側不準許短路。
