河北變頻器的接線及參數設置

　　繼飛機電認為現在使用的變頻器主要采用交—直—交方式（VVVF變頻或矢量控制變頻），先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。

　　河北變頻器主要由整流（交流變直流）、濾波、再逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成的。國際變頻器丹佛斯公司先推出直接控制式的低諧波變頻器。

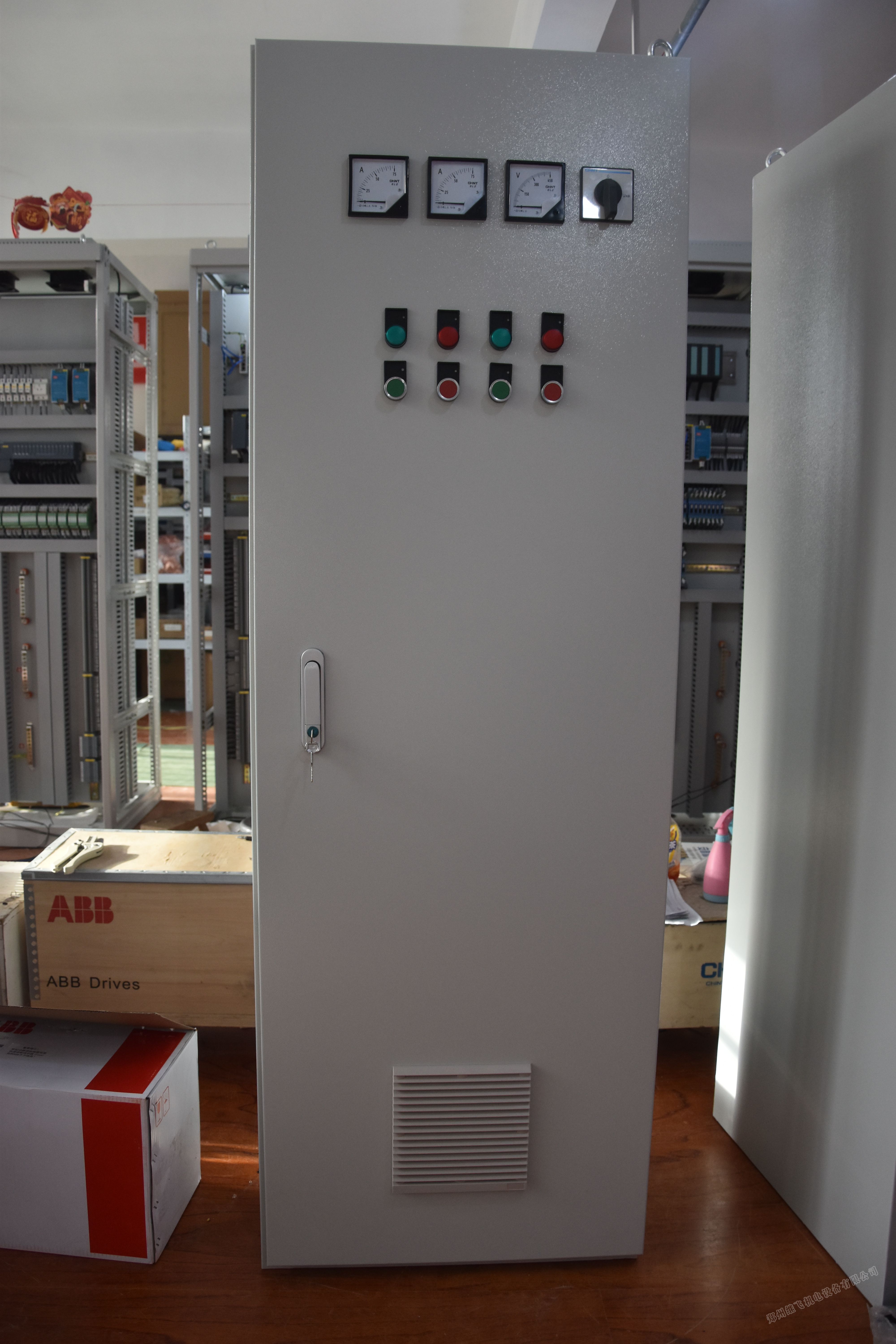

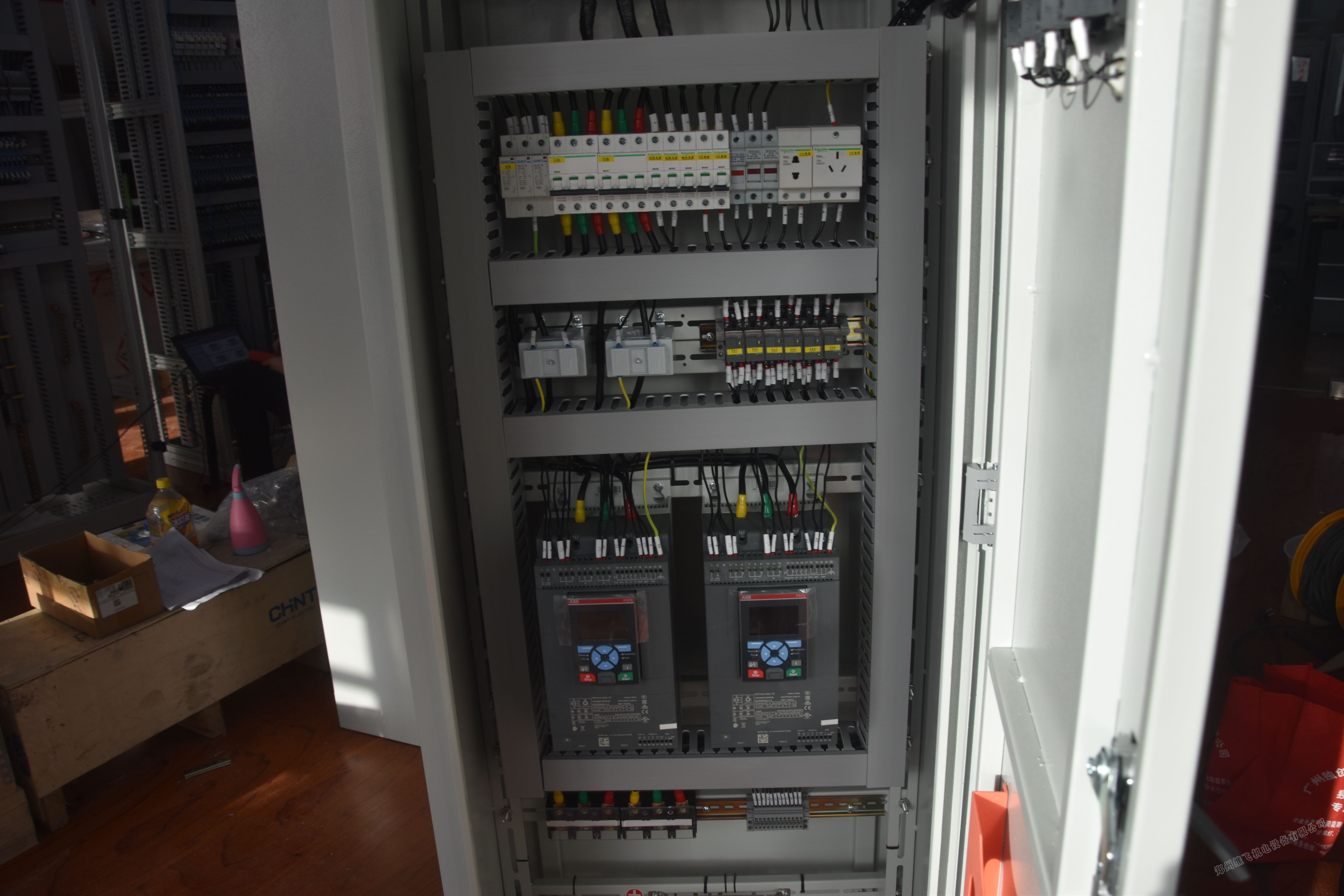

　　變頻器主電路的接線方法：

　　RST這三個接線端子是變頻器電源進線端，三根火線接入。

　　UVW是出線端接需要控制的電機。

　　首先，河北變頻器有單相220V、三相220V、三相380/480V、三相690V等幾種電源規格的變頻器，需要根據變頻器規格選擇合適的電源和斷路器。將輸入電源接到變頻器的L1、L2（單相220V）或者R、S、T端子。

　　信號線與動力線必須分別放置在不同的金屬管道或者金屬軟管內部：連接plc和變頻器的信號線如果不放置在金屬管道內，極易受到變頻器和外部設備的干擾；同時由于變頻器無內置的電抗器，所以變頻器的輸入和輸出級動力線對外部會產生極強的干擾，因此放置信號線的金屬管或金屬軟管一直要延伸到變頻器的控制端子處，以保證信號線與動力線的徹底分開。

　?。?/span>1））模擬量控制信號線應使用雙股絞合屏蔽線，電線規格為0.75mm2。在接線時一定要注意，電纜剝線要盡可能的短（5-7mm左右），同時對剝線以后的屏蔽層要用絕緣膠布包起來，以防止屏蔽線與其它設備接觸引入干擾。

　?。?/span>2） 為了提高接線的簡易性和可靠性，信號線上最好使用壓線棒端子。

      河北變頻器參數設置

　　變頻器功能參數很多，一般都有數十甚至上百個參數供用戶選擇。實際應用中，沒必要對每一參數都進行設置和調試，多數只要采用出廠設定值即可。

　　一、加減速時間

　　加速時間就是輸出頻率從 0 上升到最大頻率所需時間，減速時間是指從最大頻率下降到 0 所需時間。通常用頻率設定信號上升、下降來確定加減速時間。在電動機加速時須限制頻率設定的上升率以防止過電流，減速時則限制下降率以防止過電壓。

　　加速時間設定要求：將加速電流限制在變頻器過電流容量以下，不使過流失速而引起變頻器跳閘;減速時間設定要點是：防止平滑電路電壓過大，不使再生過壓失速而使變頻器跳閘。加減速時間可根據負載計算出來，但在調試中常采取按負載和經驗先設定較長加減速時間，通過起、停電動機觀察有無過電流、過電壓報警;然后將加減速設定時間逐漸縮短，以運轉中不發生報警為原則，重復操作幾次，便可確定出最佳加減速時間。

　　二、轉矩提升

　　又叫轉矩補償，是為補償因電動機定子繞組電阻所引起的低速時轉矩降低，而把低頻率范圍 f/V 增大的方法。設定為自動時，可使加速時的電壓自動提升以補償起動轉矩，使電動機加速順利進行。如采用手動補償時，根據負載特性，尤其是負載的起動特性，通過試驗可選出較佳曲線。對于變轉矩負載，如選擇不當會出現低速時的輸出電壓過高，而浪費電能的現象，甚至還會出現電動機帶負載起動時電流大，而轉速上不去的現象。
