電氣控制柜配線知識(二)

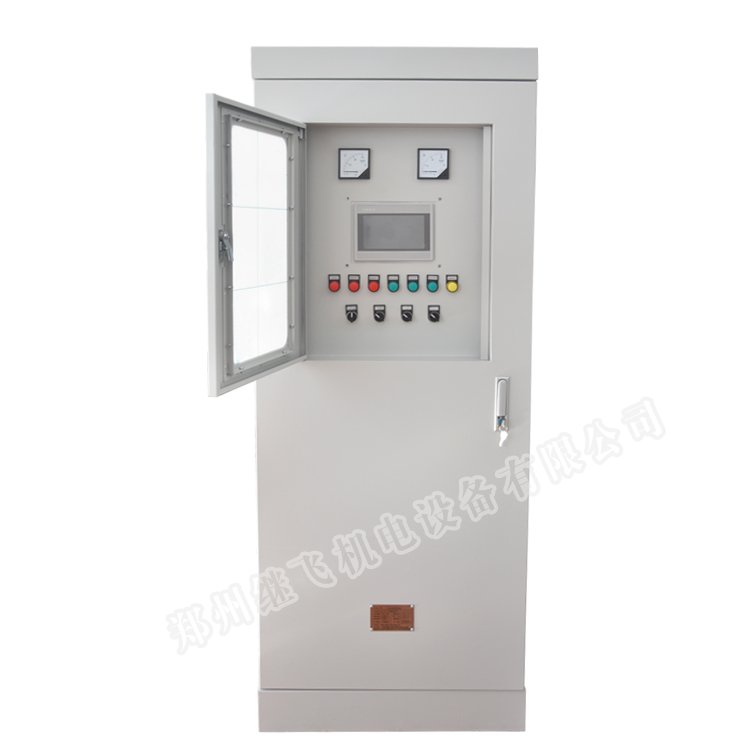

電氣控制柜配線有柜內和柜外兩種。電氣控制柜外配線常用線管配線,電氣控制柜柜內配線有明配線、暗配線和線槽配線等。繼飛機電線管配線
對于不在電氣控制柜內的所有導線都應穿管,管配線具有耐潮、耐腐、導線不易遭受機械損傷的特點,常用于承受一定壓力的地方。
1 .電氣控制柜鐵管配線
l )根據使用場合和導線截面及導線根數選擇鐵管類型及管徑,所穿導線截面積應比管內徑截面積小40%。

3 )鐵管彎曲時,彎曲半徑不小于管徑的4 一6 倍,且彎曲后不可有裂縫和凹陷現象,管口不能有毛刺。
4 )線管敷設前,應先清除管內雜物和水分,管口塞上木塞;對明設的鐵管應采用管卡支持,并使管路做到橫平豎直。
5 )不同電壓、不同回路的導線不得穿在一根管內,除直流回路導線和接地線外。鐵管內不允許穿單根導線。
6 )鐵管內導線不準有接頭,也不能穿入絕緣破損后經包纏絕緣的導線。
7 )穿管導線的絕緣強度應不低于500V ;導線最小截面積規(guī)定為銅芯線1.5mm2,鋁芯線2.5 mm2

9 )鐵管應可靠地保護接零或接地。
