鄭州配電柜廠家：論配電柜內零線接法的重要性

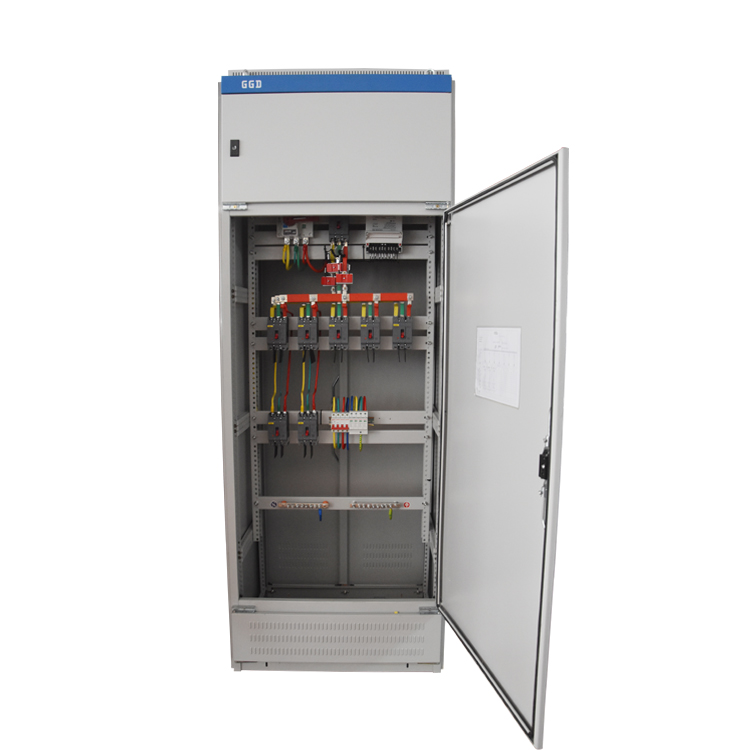

面對低壓配電柜內五顏六色的電纜線，沒有接觸過配電柜線路圖的人，往往會一頭霧水，束手無措。不知道要怎么處置這錯綜復雜的線路。尤其是柜體內的地線和零線的處理，更是讓操作者無從下手。別小瞧了零線的作用，要是接不好，很可能會燒毀柜體的主板。首先繼飛機電來普及下配電柜內的電纜線都代表什么？
根據標準：GB2681中第三條，依導線顏色標志電路時，一般應該是相線—A相黃色，B相綠色，C相紅色，淡藍色表示零線，在線路中通常用N字母表示。黃綠相間表示地線，通常用PE字母表示。一般地線都是接大地的。如果是三相插座，左邊是零線，中間（上面）是地線，右邊是火線。注：N是連接變壓器中心點的，若變壓器的中心點N也連接到了大地，PE和N是可以接一起的。若變壓器的中心點接地了就用編號PEN來表示。

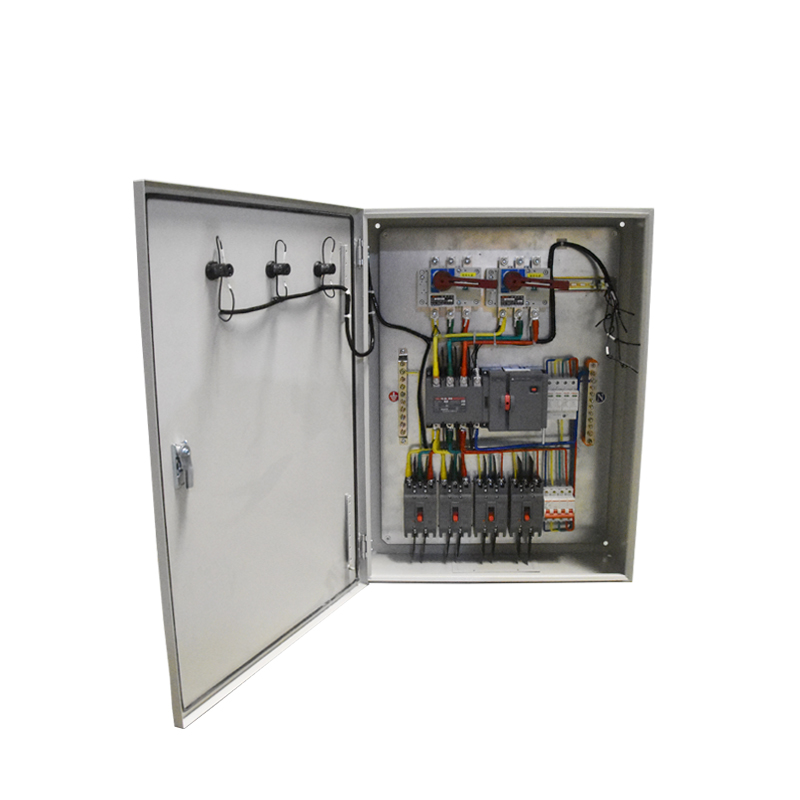

下面以進線方式是三相四線的柜體為例，來說說配電柜內的零線究竟要怎么排？進線方式采用三相四線，表明柜體中的變壓器是中性點接地，即零線與地線是接在一起的，用PEN表示。配電柜的兩個銅排，一個接工作零線（N)用，單相負載零線接于此；另一個接保護零線(PE)用，配電柜外殼與柜內設備外殼均接于此處。兩個銅排最終要與變壓器中性線相連。這就是電工們常說的典型的局部TN-S系統，或叫TN-C-S系統。正確接線應該是：電源零線接在PE排上（外殼），PE排與N排用導線連接。
注：根據PE線與N線的連接不同，其所處的導線名稱也不同。如在電源處，PE和N是從一點引出的?？梢越斜Ｗo零線和工作零線。用絕緣柱固定的電排叫工作零線排N，而沒有絕緣柱固定的電排叫保護零線排PE。
如果供電方式是：TT、TN-C。用大于供電地、零線線徑導線將兩電排連接。然后將供電地、零線連接于工作零線排上。其他供電方式分別連接于各名稱的進線。
在這里要重點強調下：地線為什么要和零線接在一起？這樣接后，當電氣設備出現碰殼時，火線與零線間即發生短路故障，保護設備（漏電保護器、斷路器）就會立即動作。起到更好的保護作用！通常在大型配電柜內，必須規定有重復接地極（地線與零線接在一起），這是規程規定的，是防止出現人身事故和其它事故的。

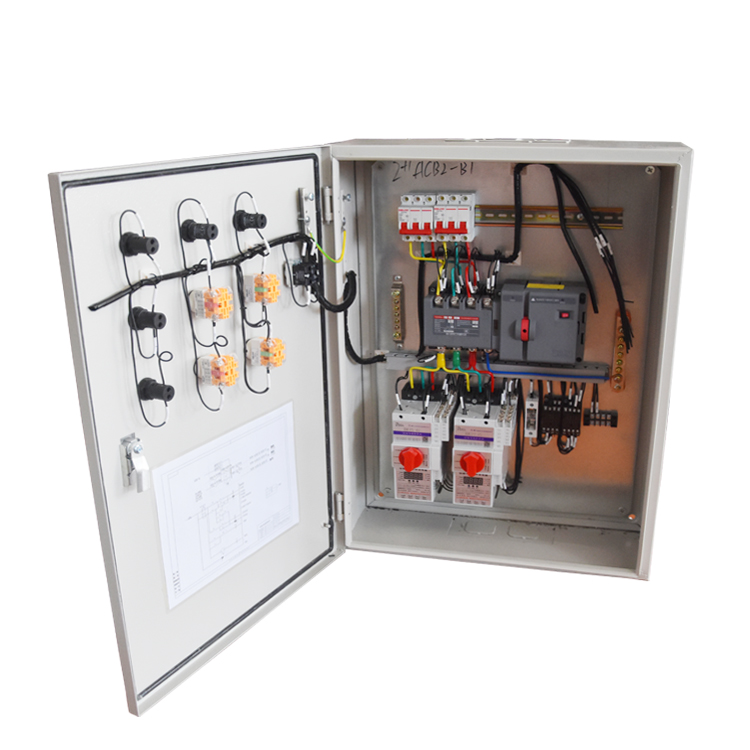

說了那么多，下面繼飛機電奉上電控柜的元器件安裝接線的規范：
1.前提：所有元器件應按制造廠規定的安裝條件進行安裝。
適用條件:
(1).需要的滅弧距離
(2).拆卸滅弧柵需要的空間等，對于手動開關的安裝，必須保證開關的電弧對操作者不產生危險
2.組裝前首先看明圖紙及技術要求
3.檢查產品型號、元器件型號、規格、數量等與圖紙是否相符
4.檢查元器件有無損壞
5.必須按圖安裝 (如果有圖）
7.同一型號產品應保證組裝一致性
8.面板、門板上的元件中心線的高度應符合規定:
(1). 安裝高度: 指示儀表、指示燈 0.6-2.0; 電能計量儀表 0.6-1.8; 控制開關、按鈕 0.6-2.0; 緊急操作件 0.8-1.6;
(2).應符合以下條件：
操作方便:器件在操作時，不應受到空間的防礙，不應有觸及帶電體的可能。
維修容易:夠較方便地更換元器件及維修連線。
各種電氣元件和裝置的電氣間隙、爬電距離應符合4.4條的規定。
9.組裝所用緊固件及金屬零部件均應有防護層，對螺釘過孔、邊緣及表面的毛刺、尖鋒應打磨平整后再涂敷導電膏。
10.對于螺栓的緊固應選擇適當?shù)墓ぞ撸坏闷茐木o固件的防護層，并注意相應的扭距。
