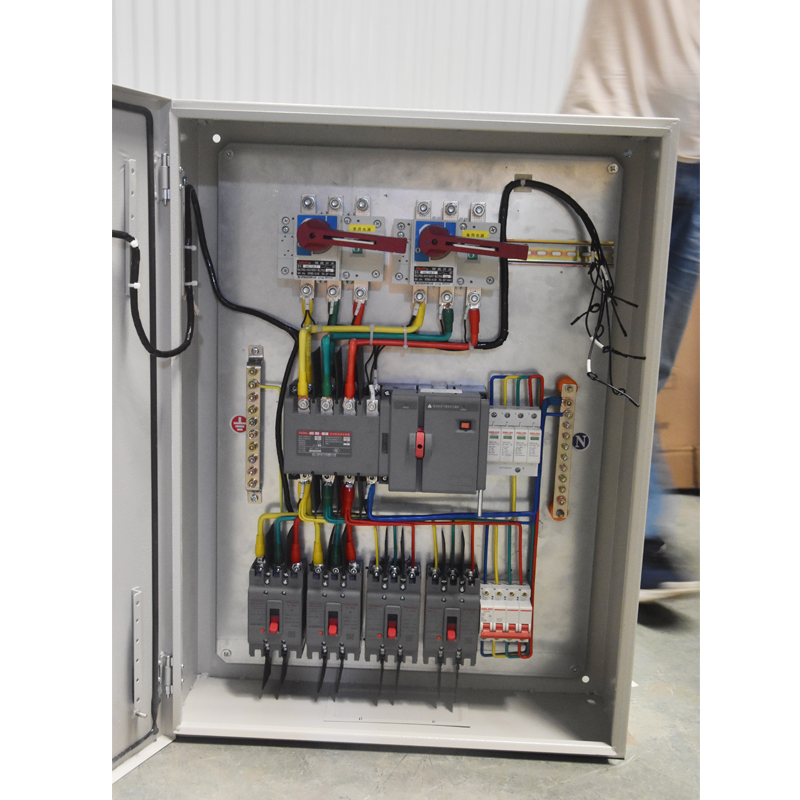

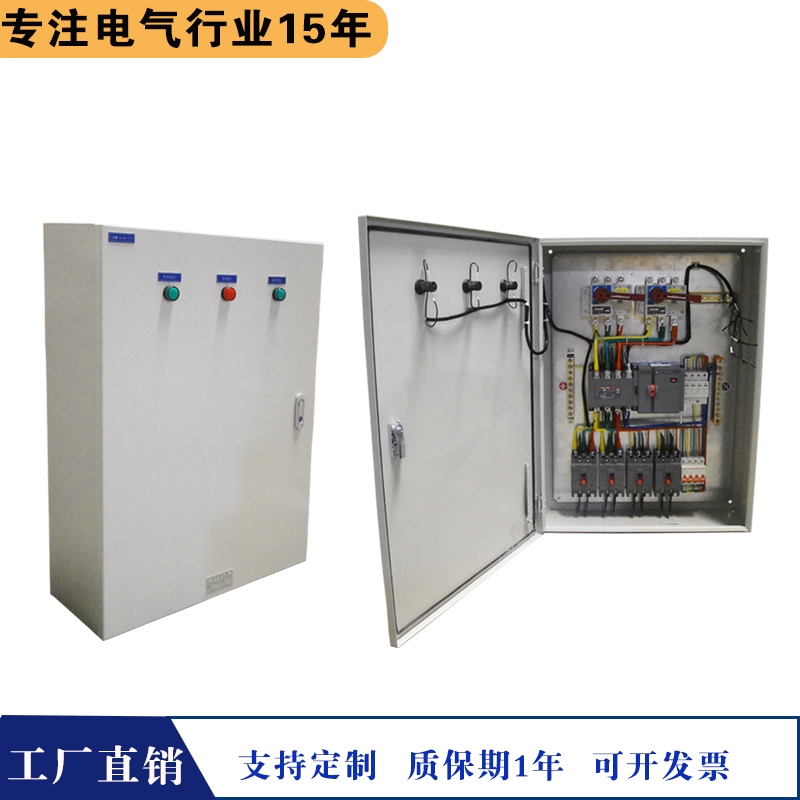

鄭州繼飛機電設備有限公司非標定制各類低壓配電柜、配電箱。
鄭州繼飛機電設備有限公司擁有一支專業的技術研發團隊,向河南省內鄭州市、開封市、洛陽市、平頂山市、焦作市、鶴壁市、新鄉市、安陽市、濮陽市、許昌市、漯河市、三門峽市、南陽市、商丘市、信陽市、周口市、駐馬店市、濟源市各地市及省外湖北、河北、江蘇、安徽、山東等各省市定做各種PLC控制柜、變頻控制柜、電控柜、配電柜、配電箱,可幫客戶設計配電柜圖紙,按圖定做??砂从脩粜枨蠡驁D紙進行報價,不同的配置要求,價格會稍有差異,如需詢價可電話咨詢!
低壓配電柜的組成、作用
低壓配電柜是電動機控制中心的統稱,配電柜使用在負荷比較分散、回路較少的場合。一般我們看到配電柜都是安裝在比較隱蔽的角落。
斷路器、接觸器、中間繼電器、熱繼電器、按鈕、指示燈、萬能轉換開關和行程開關是電氣控制回路中最常見的八種元件,下面以圖文并茂的方式介紹配電柜的作用、組成以及常用電氣元件的原理和應用,通過了解它們在電氣回路中的作用來掌握這些元件平時的運行情況。
(1)低壓配電柜的作用
低壓配電柜的作用主要是進行電力分配,將經過變壓器的電壓分配到各個用電單元。低壓配電屏是按一定的接線方案將有關低壓一、二次設備組裝起來,用于低壓配電系統中動力、照明配電之用。

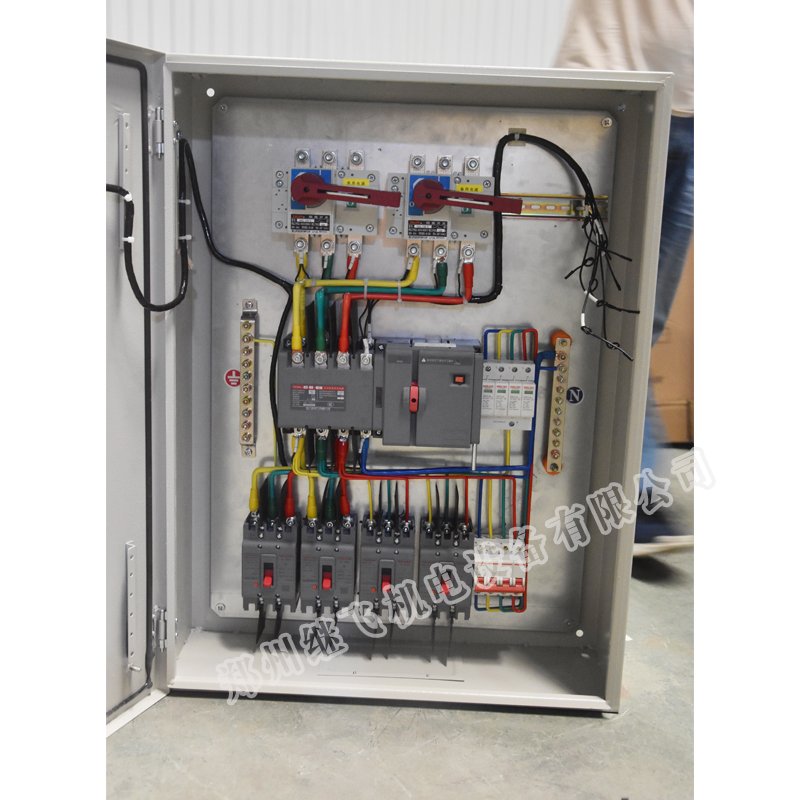

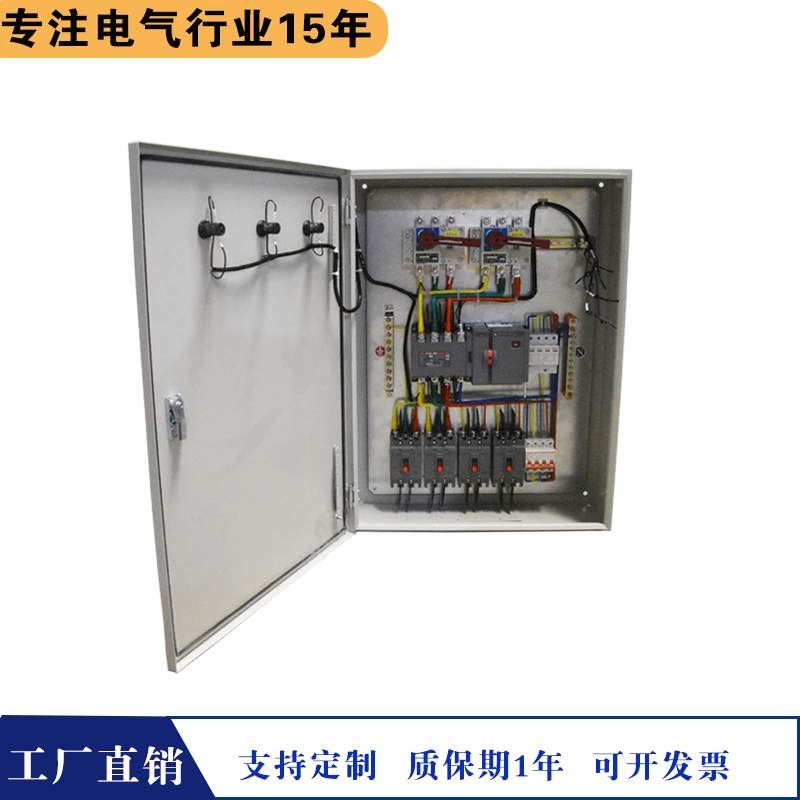

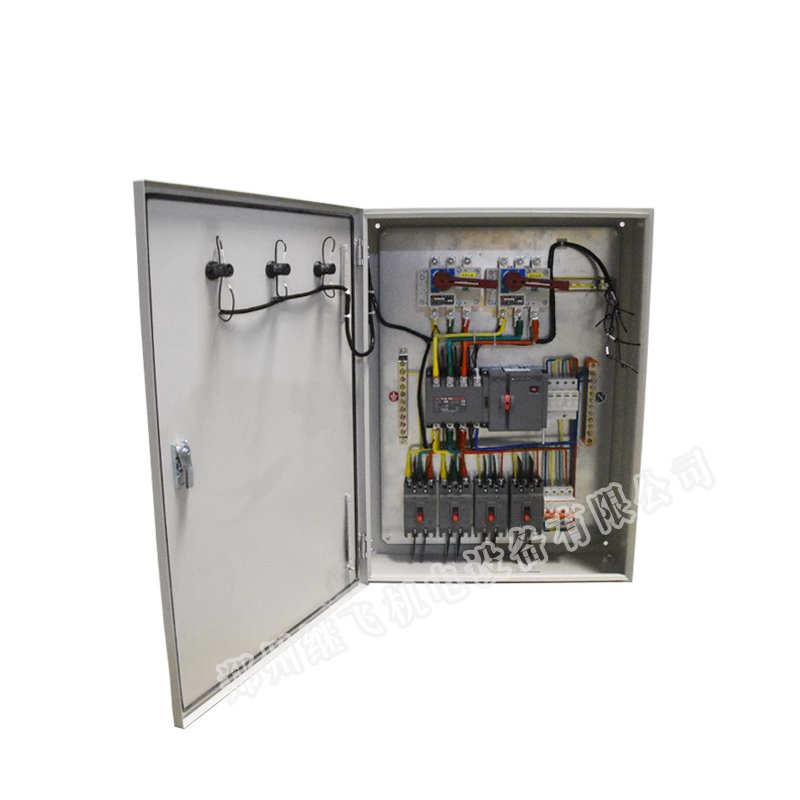

(2)低壓配電柜主要組成
低壓配電柜主要由進線柜、出線柜、電容器柜、計量柜等組成。
1)進線柜:又叫受電柜,是用來從電網上接受電能的設備(從進線到母線),一般安裝有斷路器、CT、PT、隔離刀等元器件。
2)出線柜:也叫饋電柜或配電柜,是用來分配電能的設備(從母線到各個出線),一般也安裝有斷路器、CT、PT、隔離刀等元器件。
3)母線聯絡柜:也叫母線分?jǐn)喙?,是用來連接兩段母線的設備(從母線到母線), 在單母線分段、雙母線系統中常常要用到母線聯絡,以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。
4)PT柜:電壓互感器柜,一般是直接裝設到母線上,以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。
5)隔離柜:是用來隔離兩端母線用的或者是隔離受電設備與供電設備用的,它可以 給運行人員提供一個可見的端點,以方便維護和檢修作業。由于隔離柜不具有分 斷、接通負荷電流的能力,所以在與其配合的斷路器閉合的情況下,不能夠推拉 隔離柜的手車。在一般的應用中,都需要設置斷路器輔助接點與隔離手車的聯鎖,防止運行人員的誤操作。
6)電容器柜:也叫補償柜,是用來作改善電網的功率因數用的,或者說作無功 補償,主要的器件就是并聯在一起的成組的電容器組、投切控制回路和熔斷器等 保護用電器。
一般與進線柜并列安裝,可以一臺或多臺電容器柜并列運行。電容器柜從電網上斷開后,由于電容器組需要一段時間來完成放電的過程,所以不能直接用手觸摸柜內的元器件,尤其是電容器組;在斷電后的一定時間內(根據電容器組的容量大小而定,如:1分鐘),不允許重新合閘,以免產生過電壓損壞。
